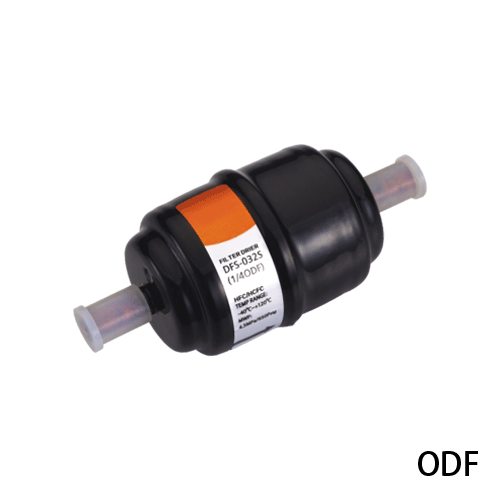

model
|
---|
DFS-032S |
DFS-033S |
DFS-052S |
DFS-053S |
DFS-083S |
DFS-084S |
DFS-085S |
DFS-163S |
DFS-164S |
DFS-165S |
DFS-304S |
DFS-305S |
DFS-306S |
DFS-307S |

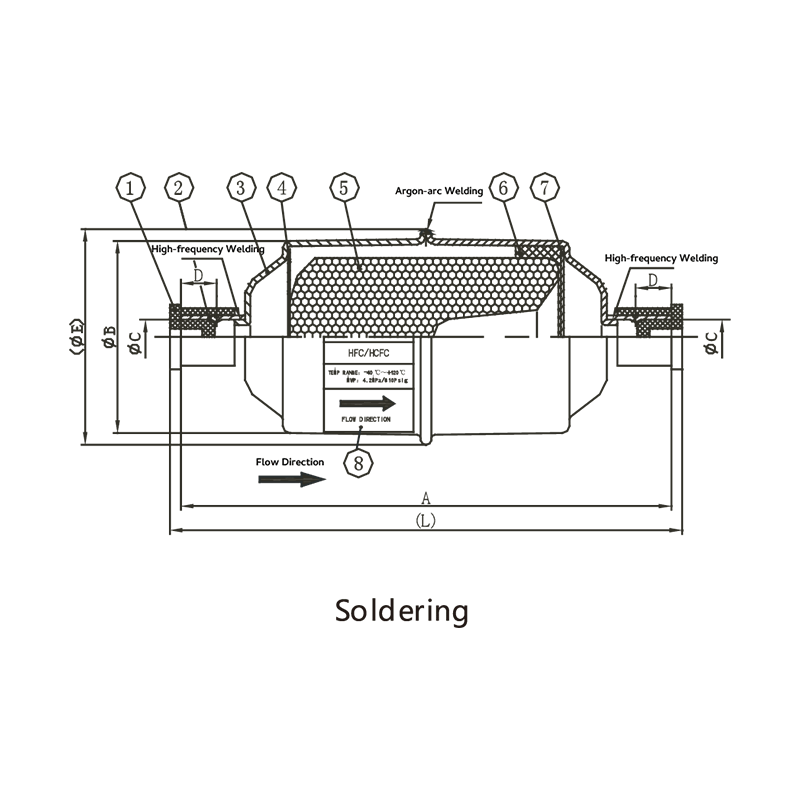

connection
|
a
|
⊄ b
|
⊄ c
|
d
|
⊄ e
|
l
|
weight(g)
|
---|---|---|---|---|---|---|---|
1/4ODF | 99 | ⊄ 43 | ⊄ 6.5 | 8 | ⊄ 48.5 | 103 | 159 |
3/8ODF | 101 | ⊄ 43 | ⊄ 9.6 | 10 | ⊄ 48.5 | 107 | 166 |
1/4ODE | 101 | ⊄43 | ⊄6.5 | 8 | ⊄60.5 | 113 | 235 |
3/8ODE | 111 | ⊄53.5 | ⊄9.6 | 10 | ⊄60.5 | 117 | 242 |
3/8ODE | 137 | ⊄ 53.5 | ⊄ 9.6 | 10 | ⊄ 60.5 | 143 | 320 |
1/2ODE | 145 | ⊄ 53.5 | ⊄ 12.9 | 11 | ⊄ 60.5 | 151 | 335 |
5/8ODE | 145 | ⊄ 53.5 | ⊄ 16 | 11 | ⊄ 60.5 | 151 | 348 |
3/8ODE | 143 | ⊄ 75 | ⊄ 9.6 | 10 | ⊄ 84.5 | 149 | 527 |
1/2ODE | 151 | ⊄ 75 | ⊄ 12.9 | 11 | ⊄ 84.5 | 157 | 542 |
5/8ODE | 151 | ⊄ 75 | ⊄ 16 | 11 | ⊄ 84.5 | 157 | 547 |
1/2ODE | 245 | ⊄ 79 | ⊄ 12.9 | 11 | ⊄ 79 | 251 | 1263 |
5/8ODE | 245 | ⊄79 | ⊄16 | 11 | ⊄79 | 251 | 1268 |
3/4ODE | 250 | ⊄79 | ⊄19.2 | 12 | ⊄79 | 256 | 1268 |
7/8ODE | 256 | ⊄79 | ⊄22.4 | 12.5 | ⊄79 | 262 | 1302 |

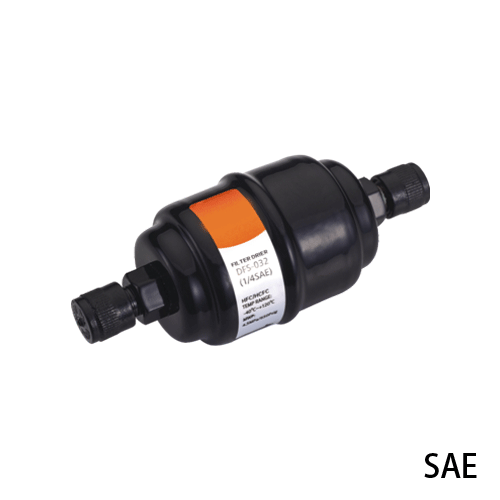

Model |
---|
DFS-032 |
DFS-033 |
DFS-052 |
DFS-053 |
DFS-083 |
DFS-084 |
DFS-085 |
DFS-163 |
DFS-164 |
DFS-165 |
DFS-304 |
DFS-305 |
DFS-306 |

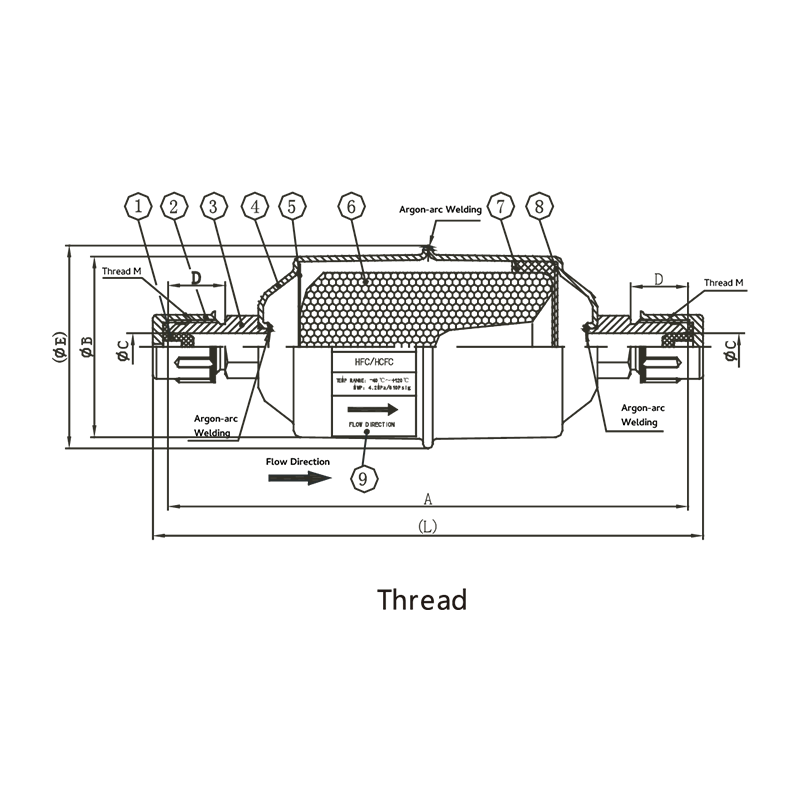

CONNECTION | A | ⊄ B | ⊄ C | D | ⊄ E | L | S | THREAD M | WEIGHT(G) |
---|---|---|---|---|---|---|---|---|---|
1/4SAE | 109 | 43 | ⊄ 4.8 | 14 | ⊄ 48.5 | 113 | 14 | 7/16-20UNF | 183 |
3/8SAE | 118 | 43 | ⊄ 8 | 17 | ⊄ 48.5 | 127 | 16 | 5/8-18UNF | 211 |
1/4SAE | 119 | 53.5 | ⊄ 4.8 | 14 | ⊄ 60.5 | 125 | 14 | 7/16-20UNF | 261 |
3/8SAE | 128 | 53.5 | ⊄ 8 | 17 | ⊄ 60.5 | 137 | 16 | 5/8-18UNF | 289 |
3/8SAE | 154 | ⊄53.5 | ⊄ 8 | 17 | ⊄ 60.5 | 163 | 16 | 5/8-18UNF | 372 |
1/2SAE | 162 | ⊄ 53.5 | ⊄ 10 | 19 | ⊄ 60.5 | 172 | 19 | 3/4-16UNF | 403 |
5/8SAE | 173 | ⊄ 53.5 | ⊄ 13 | 23.5 | ⊄ 60.5 | 185 | 22 | 7/8-14UNF | 440 |
3/8SAE | 160 | ⊄ 75 | ⊄ 8 | 17 | ⊄ 84.5 | 169 | 16 | 5/8-18UNF | 615 |
1/2SAE | 168 | ⊄ 75 | ⊄ 10 | 19 | ⊄ 84.5 | 178 | 18 | 3/4-16UNF | 655 |
5/8SAE | 179 | ⊄ 75 | ⊄ 13 | 23.5 | ⊄ 84.5 | 191 | 22 | 7/8-14UNF | 695 |
1/2SAE | 262 | ⊄ 79 | ⊄ 10 | 19 | ⊄ 79 | 272 | 19 | 3/4-16UNF | 1325 |
5/8SAE | 272 | ⊄ 79 | ⊄ 13 | 21 | ⊄ 79 | 284 | 22 | 7/8-14UNF | 1365 |
3/4SAE | 273 | ⊄ 79 | ⊄ 16 | 25 | ⊄ 79 | 285 | 27 | 1-1/16-14UNF | 1423 |
