type
|
---|
DFS-485S |
DFS-486S |
DFS-487S |
DFS-489S |
DFS-4811S |
DFS-4813S |
DFS-4817S |
DFS-4821S |
DFS-967S |
DFS-969S |
DFS-9611S |
DFS-9613S |
DFS-9617S |
DFS-9621S |
DFS-1449S |
DFS-14411S |
DFS-14413S |
DFS-14417S |
DFS-14421S |
DFS-19211S |
DFS-19213S |
DFS-19217S |
DFS-19221S |
connections to
solder id finch |
number of cores
|
filtering surface(m²)
|

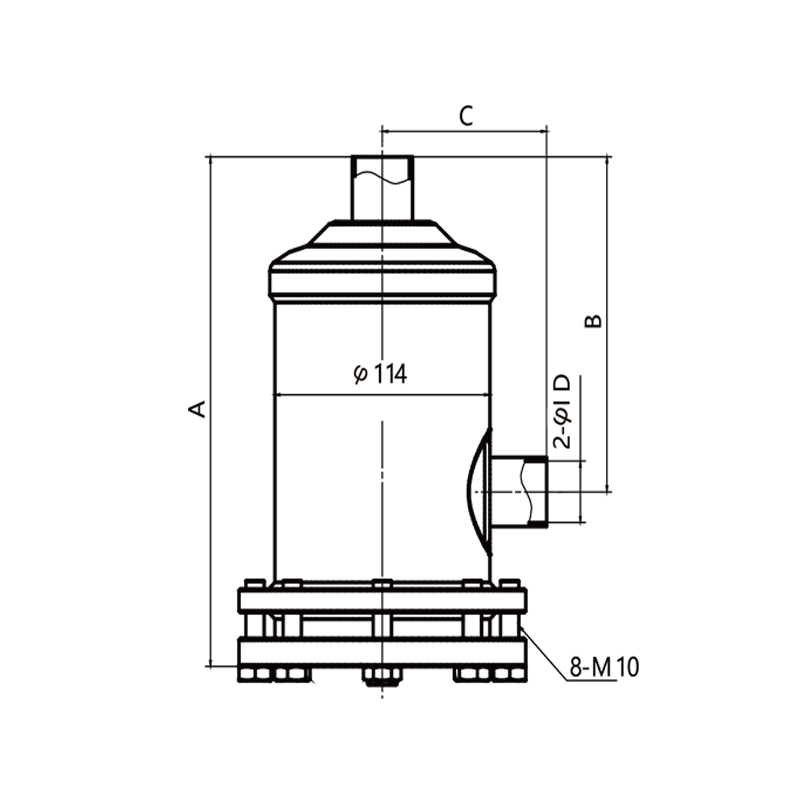

A SIze(mm)
|
b Size(mm) | c SIze(mm) |
---|---|---|---|---|---|
5/8ODF | 1 | 420 | 234 | 153 | 85 |
3/4ODF | 1 | 420 | 234 | 153 | 85 |
7/8ODF | 1 | 420 | 234 | 153 | 85 |
1-1/8ODF | 1 | 420 | 236 | 155 | 87 |
1-3/8ODF | 1 | 420 | 240 | 159 | 91 |
1-5/8ODF | 1 | 420 | 242 | 161 | 93 |
2-1/8ODF | 1 | 420 | 246 | 160 | 99 |
2-5/8ODF | 1 | 420 | 244 | 158 | 106 |
7/8ODF | 2 | 840 | 376 | 295 | 85 |
1-1/8ODF | 2 | 840 | 378 | 297 | 87 |
1-3/8ODF | 2 | 840 | 382 | 301 | 91 |
1-5/8ODF | 2 | 840 | 384 | 303 | 93 |
2-1/8ODF | 2 | 840 | 388 | 302 | 99 |
2-5/8ODF | 2 | 840 | 386 | 300 | 106 |
1-1/8ODF | 3 | 1260 | 520 | 439 | 87 |
1-3/8ODF | 3 | 1260 | 524 | 443 | 91 |
1-5/8ODF | 3 | 1260 | 526 | 445 | 93 |
2-1/8ODF | 3 | 1260 | 530 | 444 | 99 |
2-5/8ODF | 3 | 1260 | 528 | 442 | 106 |
1-3/8ODF | 4 | 1680 | 668 | 587 | 91 |
1-5/8ODF | 4 | 1680 | 670 | 589 | 93 |
2-1/8ODF | 4 | 1680 | 674 | 588 | 99 |
2-5/8ODF | 4 | 1680 | 670 | 584 | 106 |
